PLS系列立式?jīng)_擊破碎機-展示圖
立式?jīng)_擊破碎機(制砂機)
PLS系列立式?jīng)_擊破碎機是大華重工公司研制開發的物料與物料、物料與金屬撞擊破碎機,通過產品鑒定和技術新產品。它具有獨特的轉子結構設計、耐磨材料工藝、破碎速度優化以及液壓設計的完美結合,是專業細碎技術與機械完美結合的典范,是新技術、新工藝的充分體現。
最大入料尺寸:30-60(mm)
生產能力:24-715(t/h)
應用領域:PLS立式?jīng)_擊破碎機廣泛用于水利水電、耐火材料、建筑、高等級公路、鐵路等行業的人工制砂作業。
適用物料:PLS立式?jīng)_擊破碎機特別對于花崗巖、玄武巖、灰綠巖、砂巖等中硬、特硬、腐蝕性物料來說,比其它類型的產品更具有優越性。在人工制砂方面,其破碎能力遠遠超越其他同類產品,是目前理想的人工制砂設備。
享譽盛名,領跑還在繼續 ...

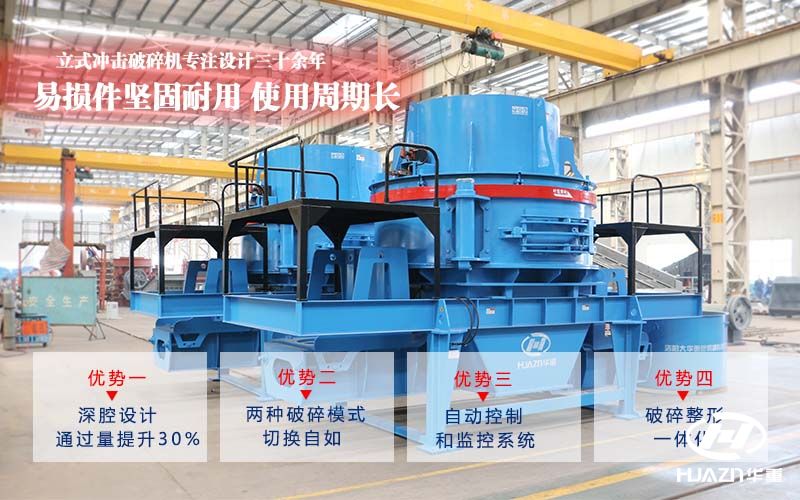

產品特點
PLS系列立式?jīng)_擊破碎機產品概述
PLS系列立式?jīng)_擊破碎機是利用相互沖擊自行破碎或物料與金屬反擊板撞擊破碎機。本機即“石打石”和“石打鐵兩種破碎腔。“石打石”多應用于硬性物料的破碎加工,“石打鐵”多應用于中硬性物料的破碎加工,兩種腔型結構可以實現相互轉換,以適應不同物料的破碎加工。
PLS系列廣泛用于金屬和非金屬礦石,高速公路、水利水電、耐火材料、磨料、玻璃陶瓷原料、城市建筑用骨料、人工砂石以及各種冶金渣的細碎和粗磨作業,特別對中硬、特硬及磨蝕性物料如碳化硅、金剛砂、燒結鋁礬土、鎂砂等,比其他類型的破碎機更具有優越性。
立式?jīng)_擊破破碎機工作原理
PLS系列立式?jīng)_擊破碎機根據工況條件或破碎物料的不同,通過控制入料的方式,有“石打石”和“石打鐵” 兩種破碎機理。“石打石”是采用瀑布流分料系統,將來料按一定的可控量分流成兩路,一路物料自中心入料 管引入水平方向高速旋轉的葉輪內腔,另一路物料從進料斗圓周的多個溢流口落入設備內腔,進入葉輪內腔 的物料通過葉輪高速旋轉加速從三個或多個發射口拋出,與從溢流口落下的物料在葉輪圓周區域發生強烈的 自沖撞擊而形成石打石破碎。 “石打鐵”是將來料自中心入料管全部引入高速旋轉的葉輪內腔,通過葉輪高速 旋轉加速后從三個或多個發射口拋出,猛烈撞擊安裝在設備破碎腔內壁的金屬反擊板而形成石打鐵的破碎。
立式?jīng)_擊破破碎機產品特點:
1、該制砂機可以選擇配置手動液壓泵,從而來調整葉輪入料 的流量,同時配合分料盤的高低位置調整,可以準確控制葉輪入料和圓周瀑落物料的比例。
2、該制砂機也可以選擇配置懸掛式的手動或電動葫蘆,在設備檢修和維護時,可以輕松起吊設備上機蓋、進料斗、分料器、葉輪、主軸等且方便快捷。
3、該制砂機上機蓋可以選擇配置液壓升頂開啟裝置,方便設備檢修時將進料斗頂起并旋轉,移開。
4、該制砂機有“石打石”和“石打鐵”的破碎轉換,從而適應更多工況和不同物料的破碎整形要求。

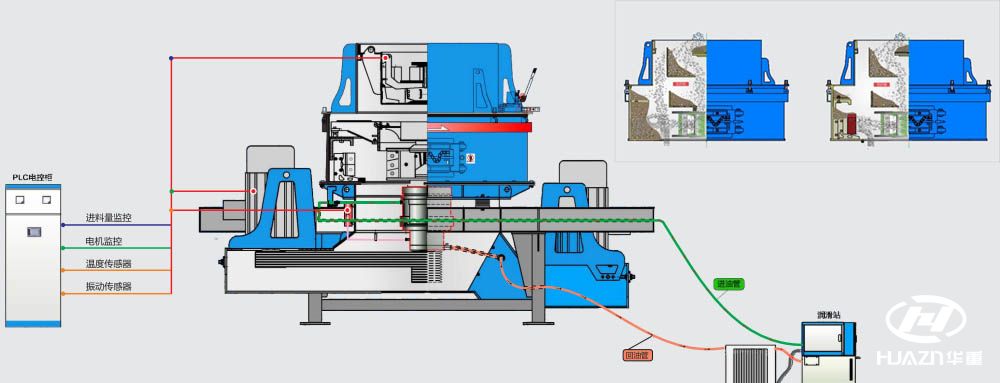

5、該制砂機也可以選擇配置稀油潤滑系統和PLC自動控制和監控系統,能適時的監控入料量、電流、油溫、主軸溫度、振動保護等功能。
立式?jīng)_擊破碎機現場使用案例


立式?jīng)_擊破碎機應用領域

立式?jīng)_擊破碎機在云南使用現場
技術參數
規格型號 | 工作模式 | 最大入料 (mm) |
葉輪直徑 (mm) |
葉輪轉速 (r/min) |
功 率 (kW) |
通過量 (t/h) |
PLS-550 | 破碎制砂 | 30 | 570 | 2258-2600 | 30 | 24-35 |
37 | 30-45 | |||||
45 | 42-60 | |||||
PLS-700 | 破碎制砂 | 35 | 720 | 1775-1965 | 55 | 50-68 |
75 | 64-85 | |||||
90 | 77-100 | |||||
110 | 94-120 | |||||
PLS-850Ⅱ | 破碎制砂 | 50 | 880 | 1320-1720 | 2×90 | 95-125 |
2×110 | 120-160 | |||||
2×132 | 150-195 | |||||
高速細碎整形 | 5 | 880 | 1795 | 2×160 | 270-345 | |
2×110 | 120-175 | |||||
2×132 | 150-210 | |||||
PLS-1000Ⅱ | 破碎制砂 | 60 | 990 | 1240-1460 | 2×160 | 270-375 |
2×200 | 340-470 | |||||
2×220 | 375-520 | |||||
2×250 | 425-585 | |||||
高速細碎整形 | 5 | 990 | 1545 | 2×160 | 180-256 | |
2×220 | 250-350 | |||||
PLS-1200Ⅱ | 破碎制砂 | 60 | 1110 | 1040-1300 | 2×250 | 430-600 |
2×280 | 500-715 | |||||
2×315 | 450-715 | |||||
高速細碎整形 | 5 | 1110 | 1400 | 2×250 | 300-400 | |
2×280 | 350-450 | |||||
PLS-1400Ⅱ | 破碎制砂高速細碎整形 | 60 | 1400 | 820-1020 | 2×450 | 765-1000 |
2×500 | 850-1100 | |||||
高速細碎整形 | 5 | 1400 | 1100 | 2×450 | 620-720 | |
2×500 | 700-800 |
注:1.破碎制砂模式時的線速度為70m/s,通過量下限為葉輪滿負荷無分流,上限為葉輪滿負荷+30%分流量。
2.高速細碎整形模式時的線速度為80m/s。
