PFQ系列反擊破碎機-展示圖
PFQ系列渦旋強力反擊破碎機產品概述
PFQ系列渦旋強力反擊破碎機是我公司研制開發的高效反擊式破碎機。該產品適用于抗壓強度不超過250MPA的各種物料的粗、中、細碎作業,大型機型還有板錘更換起吊專用工具供用戶選配。

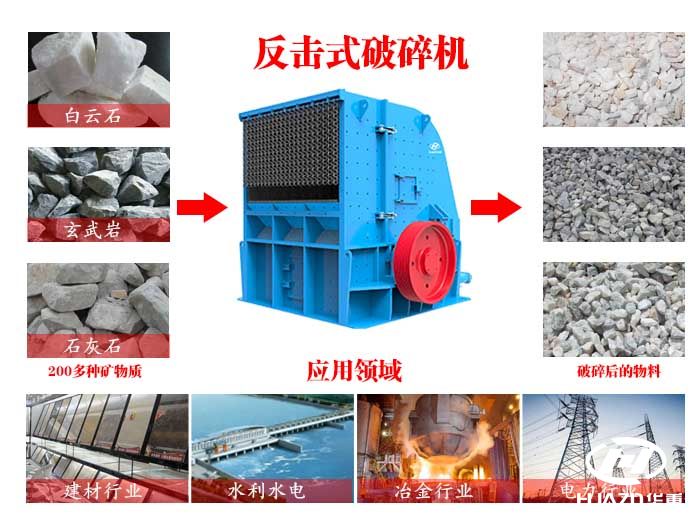

適用領域
排料粒度:25-50(MM)【80-90%】
生產能力:46-670 (T/H)
應用領域:廣泛用于水利水電、高速高鐵、建材礦山等多種基礎施工行業建筑用砂石骨料的加工破碎及城市建筑垃圾處理的粗、中、細碎作業。
適用物料:石灰石、白云石、石膏等物料的破碎。
獨特的結構設計,三段式破碎,使破碎效率更高,產能更大。
產品特點
產品特點
1.該機結構設計獨特,有高大渦旋破碎腔和P、S、T三段破碎區,使破碎效率更高,產能更大。
2.采用有鍵錐套聯接的轉子體、插入安裝的高效耐磨板錘、獨特的齒形反擊襯板、多方位開門機架、絲桿或液壓開啟裝置等,使設備更換易損件、檢修更加方便。
3.結構緊湊、機器剛性強、轉子具有大的轉動慣量。
4.高鉻板錘,抗沖擊、抗磨損、沖擊力大。
5.無鍵連接,檢修方便,經濟可靠。
6.破碎功能全、生產率高、機件磨耗小、綜合效益高。
工作原理
電機經過三角帶傳動帶動轉子高速運轉,物料自入料口進入破碎腔內,被高速旋轉的錘頭打擊,沖擊渦旋破碎,未被充分破碎的大塊物料,在P破碎腔部的厚反擊板與錘頭作用下產生巨大的壓力與彎曲力,即使很難破碎的物料也能輕易被粗碎后進入下段S破碎腔和T段破碎腔,物料在此二破碎腔內受到摩擦、擠壓、沖擊、折斷、而得到中、細碎后排除機體。
反擊破碎機生產廠家:洛陽大華重工科技股份有限公司
反擊破廠家地址:河南省洛陽市洛龍區關林路280號
咨詢反擊破價格:0379-62669906

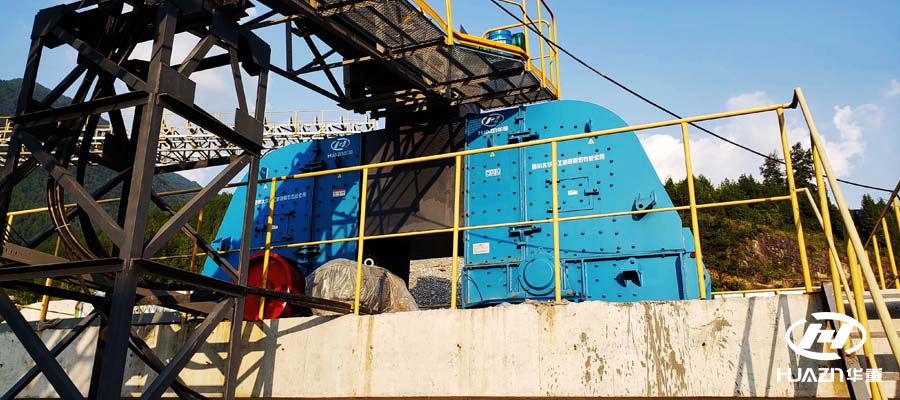

反擊式破碎機在四川土溪口應用

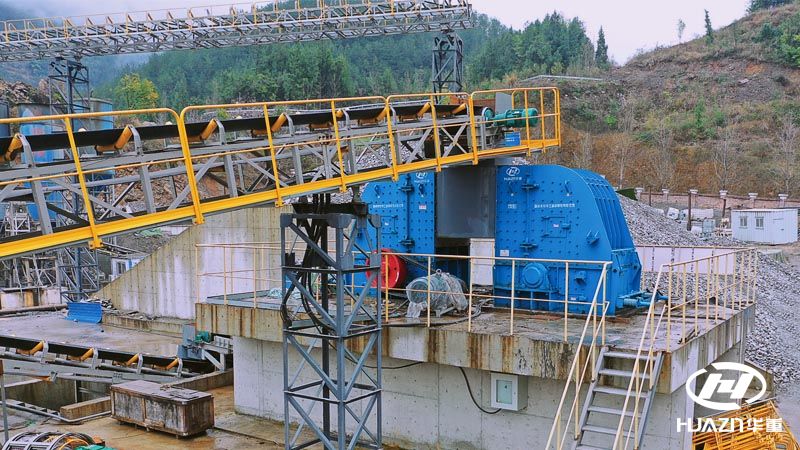

反擊式破碎機在廣西應用
技術參數
規格型號 | 最大給料粒度 | 排料粒度 (mm) |
處理能力 (t/h) |
功 率 (KW) |
|
<150MPa | <250MPa | ||||
PFQ1108 | 300 | 150 | 30 | 50-100 | 75 |
PFQ1110 | 400 | 200 | 35 | 80-150 | 110 |
PFQ1113 | 400 | 200 | 40 | 100-160 | 132 |
PFQ1310 | 400 | 200 | 40 | 140-200 | 160 |
PFQ1313 | 400 | 250 | 40 | 180-260 | 200 |
PFQ1315-P | 700 | 200 | 200-250 | 250 | |
PFQ1415-P | 800 | 200 | 250-400 | 315 | |
PFQ1520-P | 900 | 300 | 400-630 | 2×250 | |
PFQ1623-P | 1000 | 300 | 600-800 | 2×315 | |
PFQ1823-P | 1100 | 300 | 700-1000 | 2×400 |
注:以上數據中處理能力是根據物料松散密度為1.6/m3的石灰石計算,最大給料是指允許的最大范圍,若給料過大,會影響產量和增加磨損,一般以適中給料粒度為最佳。
