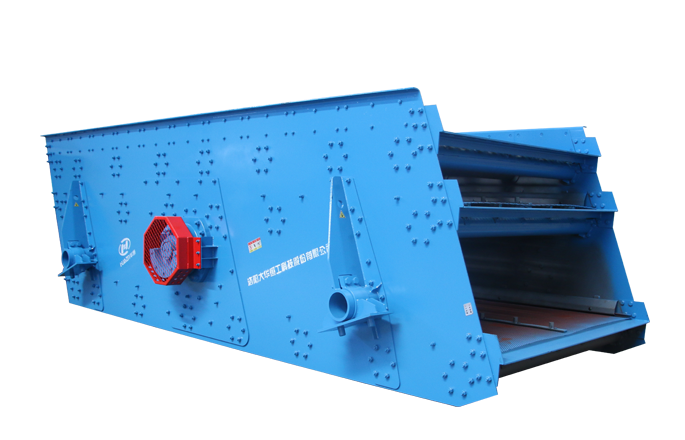

YKR圓振動篩-展示圖
偏心塊式圓振動篩產品概述(Summary)
偏心塊式圓振動篩用于物料的篩分和分級，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，廣泛應用于冶金、化工、煤炭、建材等行業。
適用領域：
最大進料粒度：200（MM）
生產能力：80-900（T/H）
應用領域：廣泛用于冶金、化工、煤炭、建材等行業。
適用物料：適用于各類物料的篩分作業
激振力強，篩分效率高，應用廣泛。
產品特點
產品特點 Working principle
1.該系列振動篩分三、四層兩種結構。
2.振動篩頻率、振幅和篩面傾角均可調整。
3.振動篩采用塊偏心外置式振動器結構。
4.該振動篩在系列化過程中充分考慮了振動篩各零部件通用化、標準化、系列化要求，采用了通用同行業振動篩的技術設計。
工作原理 Workingprinciple
偏心圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上，并由電動機通過聯軸器帶動旋轉，產生離心慣性力，迫使篩箱振動。YK型塊偏心圓振動篩是單質量彈性系統，電動機經輪胎聯軸器，使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。
產品結構
技術參數
| 規格型號 | 層數 | 篩孔尺寸 （mm） |
雙振幅 （mm） |
振次 （r/min） |
最大給料粒度 （mm） |
生產能力 （t/h） |
功率 （kw） |
| YKR1845 | 2/3 | 5-100 | 7-9 | 800 | ≤200 | 55-450 | 22/30 |
| YKR1854 | 1/2/3/4 | 5-100 | 7-9 | 800 | ≤200 | 60-480 | 22/30/30/37 |
| YKR1860 | 1/2/3 | 5-100 | 7-9 | 800 | ≤200 | 80-500 | 22/30/37 |
| YKR2160 | 1/2/3/4 | 5-100 | 7-9 | 800 | ≤200 | 100-750 | 30/37/45/37 |
| YKR2460 | 1/2/3/4 | 5-100 | 7-9 | 800 | ≤200 | 120-880 | 30/37/45/45 |
| YKR2475 | 1/2/3/4 | 5-100 | 7-9 | 800 | ≤200 | 130-950 | 37/45/55/2×37 |
| YKR2773 | 1/2/3/4 | 5-100 | 7-9 | 800 | ≤200 | 140-1000 | 37/45/55/2×37 |
| YKR3060 | 1/2/3 | 5-100 | 7-9 | 800 | ≤200 | 130-1000 | 37/45/55 |
| YKR3073 | 1/2/3 | 5-100 | 7-9 | 800 | ≤200 | 150-1100 | 45/55/2×30 |
| YKR3280 | 2/3 | 5-100 | 7-9 | 800 | ≤200 | 160-1200 | 2×(30/37) |
| YKR3680 | 2/3 | 5-100 | 7-9 | 800 | ≤200 | 170-1300 | 2×(37/45) |
| YKR3882 | 2/3 | 5-100 | 7-9 | 800 | ≤200 | 180-1400 | 2×(45/55) |
注：表內所列處理量是按對松散密度為1.6t/m3的干式分級給定的，所列處理量僅供參考，具體值根據現場情況與研發部商定。
