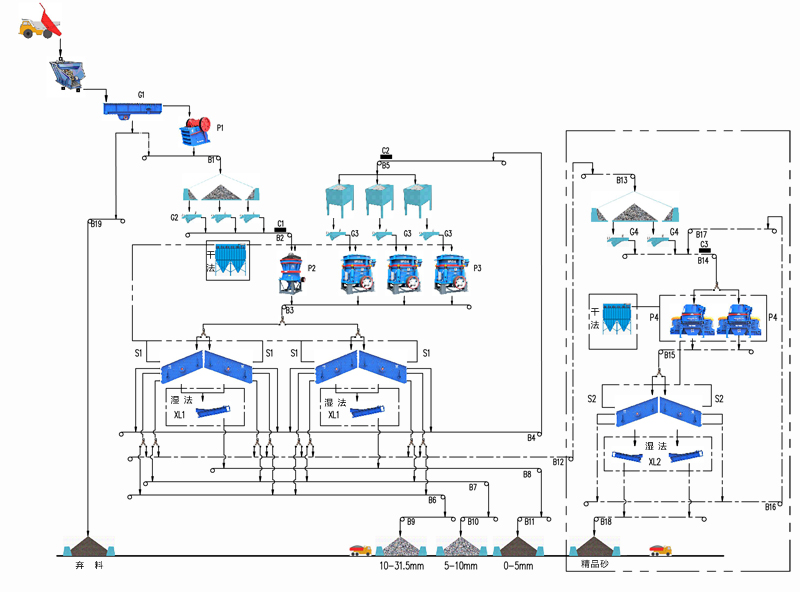

1000t/h——花崗巖類巖石的砂石骨料生產工藝流程示意圖
說明：工藝流程圖中的虛線部分，需根據項目的具體情況，為可選擇配置項。
1000t/h——花崗巖類巖石的砂石骨料生產工藝設備配置表
| 序號 | 設備名稱 | 規格型號 | 單位 | 數量 | 功率 | 總功率 | 產能(t/h) | 重量 | 備注 |
| G1 | 棒條給料機 | ZSW600×210 | 臺 | 1 | 45 | 45 | 550-1250 | 14791 | |
| P1 | 顎式破碎機 | JC160 | 臺 | 1 | 250 | 250 | 640-1200 | ||
| G2 | 振動給料機 | ZG400 | 臺 | 3 | 2×2.0 | 12 | -400 | ||
| G3 | 振動給料機 | ZG500 | 臺 | 3 | 2×2.5 | 15 | -500 | ||
| P2 | 圓錐破碎機 | GPY500S | 臺 | 1 | 315 | 315 | 295-1200 | 45000 | |
| P3 | 圓錐破碎機 | HPY500 | 臺 | 3 | 400 | 1200 | 135-770 | 42500 | |
| S1 | 振動篩 | 3YK2460 | 臺 | 4 | 45 | 180 | 120-880 | 11046 | |
| XL1 | 洗砂機 | XL914 | 臺 | 2 | 15 | 30 | -100 | 6370 | 濕法 |
| C1 | 除鐵器 | 臺 | 1 | ||||||
| G4 | 振動給料機 | ZG200 | 臺 | 2 | 2×0.75 | 3 | -200 | ||
| P4 | 制砂機 | PLS-1200 | 臺 | 2 | 500-630 | 1000-1260 | 300-715 | 19690 | |
| S2 | 振動篩 | 2YK3073 | 臺 | 2 | 55 | 110 | 150-900 | 15476 | |
| XL2 | 洗砂機 | 2XL914 | 臺 | 2 | 2×15 | 60 | -200 | 11300 | 濕法 |
| C2 | 除鐵器 | 臺 | 1 |
說明：表中設備配置供參考，在具體設備選型前，需事先根據破碎物料的進料粒度、成品粒度或級配、系統產量、工藝條件、地形情況等因素而最終確定。
