一、顎式破碎機(jī)破碎板的磨損分析

二、延長(zhǎng)顎式破碎機(jī)破碎板使用壽命的方式

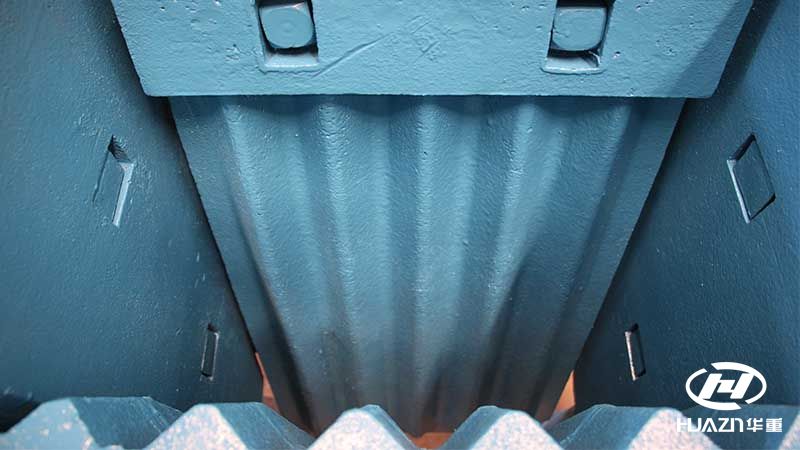

1、顎式破碎機(jī)破碎板的設(shè)計(jì)、選材注意要點(diǎn)顎式破碎機(jī)破碎板的設(shè)計(jì)及選材是顎式破碎機(jī)破碎板使用壽命長(zhǎng)短的基礎(chǔ)。在對(duì)顎式破碎機(jī)破碎板進(jìn)行設(shè)計(jì)時(shí)，顎式破碎機(jī)中的動(dòng)、定鄂的破碎板之間的齒峰與齒谷之間應(yīng)當(dāng)向?qū)?yīng)，以確保顎式破碎機(jī)破碎板在工作時(shí)除了在物料上施加有相應(yīng)的擠壓力之外還可以施加一定的彎曲應(yīng)力，從而使得顎式破碎機(jī)的破碎能力大為加強(qiáng)，此外，為進(jìn)一步延長(zhǎng)顎式破碎機(jī)破碎板的使用壽命，對(duì)于中小型的破碎機(jī)的破碎板需要將其設(shè)計(jì)成為上、下對(duì)稱(chēng)的形狀，從而可以在下部磨損較為嚴(yán)重時(shí)將動(dòng)、定額上的破碎板調(diào)換使用以延長(zhǎng)顎式破碎機(jī)破碎板的使用壽命，在對(duì)于大型顎式破碎機(jī)的破碎板的設(shè)計(jì)過(guò)程中對(duì)于破碎板都是將其設(shè)計(jì)成為相互對(duì)稱(chēng)的幾塊，從而可以方便的對(duì)顎式破碎機(jī)破碎板的磨損塊進(jìn)行調(diào)換，延長(zhǎng)顎式破碎機(jī)破碎板的使用壽命。對(duì)于顎式破碎機(jī)破碎板的材質(zhì)的選擇可以選用白口鑄鐵作為主要的材質(zhì)，顎式破碎機(jī)破碎板所使用的白口鑄鐵具有硬度較高、耐磨性較強(qiáng)的特點(diǎn)，同時(shí)價(jià)格低廉性?xún)r(jià)比較高。不足之處是顎式破碎機(jī)破碎板使用時(shí)需要承受一定的動(dòng)載荷，而白口鑄鐵的性質(zhì)較脆在遭受外力時(shí)容易折斷從而極大的限制了其使用壽命。為提高顎式破碎機(jī)破碎板的使用壽命，因此在顎式破碎機(jī)破碎板材質(zhì)的選擇上可以選用含錳量12％以上的錳鋼為宜，在顎式破碎機(jī)破碎板材質(zhì)的選擇上可以私用ZGMnl3作為主要的材質(zhì)，此種錳鋼韌性較強(qiáng)，盡管降低了其硬度但是其本身具有冷加工硬化的特點(diǎn)，在顎式破碎機(jī)破碎板工作時(shí)其承受的擠壓力使其在工作的過(guò)程中被不斷的擠壓硬化，從而實(shí)現(xiàn)邊磨損邊硬化直至磨損至超出其使用極限才予以報(bào)廢。對(duì)于顎式破碎機(jī)破碎板所使用的錳鋼破碎板需要在澆鑄完成后對(duì)其進(jìn)行水韌處理，水韌處理的操作與淬火的作用大體相當(dāng)，其工作原理是將鑄造出來(lái)的錳鋼破碎板加熱至1000~C1100℃之間后將其放置在水中將其快速的冷卻從而使其內(nèi)部呈現(xiàn)出較為均勻的金相組織，并將這一金相組織硬化固定從而避免在顎式破碎機(jī)破碎板的使用過(guò)程中由于自然發(fā)生相變而導(dǎo)致其使用性能下降。使用錳鋼能夠極大的提升其顎式破碎機(jī)破碎板的使用壽命但是不足之處是相對(duì)于白口鑄鐵的價(jià)格較高，因此在顎式破碎機(jī)破碎板使用何種材質(zhì)時(shí)需要從使用壽命、成本等進(jìn)行綜合的考慮。
