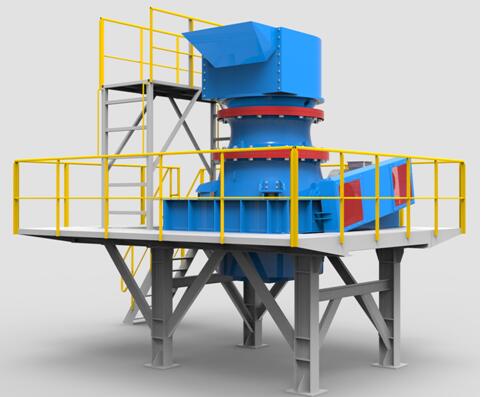

MC系列圓錐破碎機模塊破碎站
MC系列圓錐破碎機模塊破碎站產品概述
1、圓錐破碎機模塊站主要用于中等硬度以上礦物和巖石的中碎和細碎作業加工。
2、根據配置圓錐破碎機的不同型號，均標準化設計了模塊化設備底座結構件。
3、該模塊站結構美觀簡單，所有獨立工件均采用螺栓緊固連接，便于安裝、拆裝和運輸。
4、根據系統設計工藝需要也可配置標準化的中間料倉及給料斗模塊單元。
5、該模塊站設計了爬梯、扶手及圍繞式走道便于圓錐破碎機任何部位的檢查和維護。
MC系列圓錐破碎機模塊破碎站技術參數
|
單缸 |
規格 |
中碎 |
細碎 |
||||||
|
MC-G100S |
MC-G200S |
MC-G300S |
MC-G500S |
MC-G100 |
MC-G200 |
MC-G300 |
MC-G500 |
||
|
給料口尺寸 |
250 |
330 |
380 |
560 |
40-150 |
70-210 |
60-260 |
55-300 |
|
|
緊邊排料口 |
25-45 |
30-45 |
30-50 |
30-75 |
8-20 |
10-30 |
8-35 |
10-50 |
|
|
生產能力（t/h） |
80-120 |
150-200 |
210-350 |
350-1000 |
50-100 |
100-180 |
120-250 |
200-600 |
|
|
功率 |
90 |
160 |
250 |
315 |
90 |
160 |
250 |
315 |
|
|
主要模塊結構 |
設備支座，檢修平臺，爬梯欄桿，及進出料斗，中間料倉（選配）。 |
||||||||
|
多缸 |
規格 |
MC-H300 |
MC-H400 |
MC-H500 |
||||||||||||
|
標準 |
短頭 |
標準 |
短頭 |
標準 |
短頭 |
|||||||||||
|
腔型 |
細/中/粗 |
細/中/粗 |
細/中/粗 |
細/中/粗 |
細/中/粗 |
細/中/粗 |
||||||||||
|
最大給料尺寸 |
108/169/200 |
70/96/124 |
122/160/264 |
80/106/135 |
144/184/255 |
88/124/152 |
||||||||||
|
最小排料口 |
16/20/26 |
8/12/14 |
16/22/26 |
8/10/12 |
19/25/25 |
8/10/13 |
||||||||||
|
產能（t/h） |
粒度 |
6 |
8 |
10 |
13 |
16 |
19 |
22 |
25 |
32 |
38 |
45 |
51 |
|
||
|
MCH-300 |
75-95 |
100- |
110-140 |
145-180 |
170- |
190- |
220-260 |
225-275 |
245- |
300- |
345-430 |
|
|
|||
|
MCH-400 |
|
105- |
135-170 |
180-225 |
215- |
250- |
275-345 |
285-365 |
315- |
350- |
400-540 |
455- |
|
|||
|
MCH-500 |
|
135- |
170-220 |
225-290 |
270- |
310- |
340-425 |
360-450 |
400- |
425- |
500-670 |
560- |
|
|||
|
功率 |
220 |
315 |
400 |
|||||||||||||
|
主要模塊結構 |
設備支座，檢修平臺，爬梯欄桿，及進出料斗，中間料倉（選配）。 |
|||||||||||||||
M系列集成式模塊化破碎、篩分站的優勢：
集成式模塊化破碎、篩分站是根據項目的需要，集一個或若干個破碎和篩分單元模塊組成的多元一體化系統解決方案。
結構設計緊湊，節省空間，減少施工現場占地面積。
基礎處理容易，設備基礎小，避免土建施工的困難。
所有模塊都預先工廠化試裝、組裝完成，縮短現場安裝時間。
設備工藝協調流暢，選型匹配度高，運行效率高。
設備安裝、維護方便快捷，安全高效。
模塊化站容易拆除和再安裝，確保項目可以根據施工需要快速搬遷和再組合。
所有標準模塊均可裝標準集裝箱海運發運。
