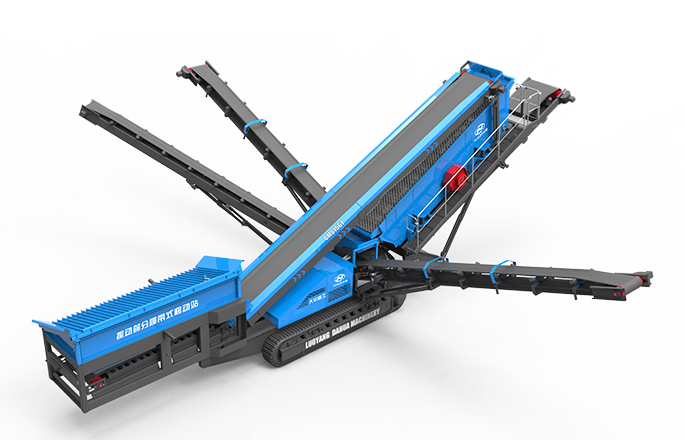

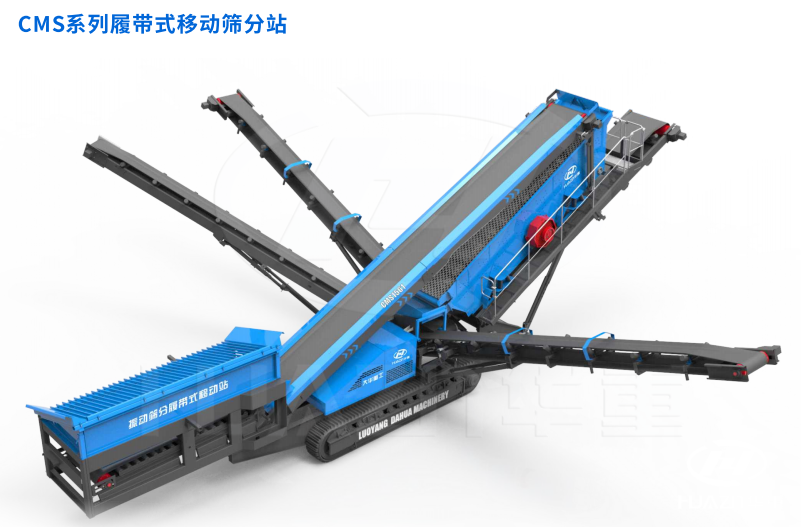

CMS系列履帶式移動篩分站
CMS系列履帶式移動篩分站用于物料和脫水脫泥作業。站用于中等硬物料的破碎作業，多采用“給料機+反擊式破碎機”的配置形式。
配置設備：CMS1460 CMS1560 CMS1860 CMS2060
處理能力：100-350T/H
功率：15-45kw
最大給料粒度：110mm
產品特點
振動篩優勢與特點
?履帶式移動站專用振動篩是我公司總結多年實際經驗，并結合移動站特點和應用條件，針對性設計的系列振動篩，該系列振動篩能與移動站完美結合，廣泛適用于礦山、建筑、建材等行業各種松散礦物和巖石的篩分分級作業，履帶式移動站專用振動篩多用于物料和脫水脫泥作業。根據不同的客戶需要，可提供一層、二層、三層機型的振動篩。生產實踐證明該系列篩機具有結構合理、篩分效率高、處理量大等優勢。

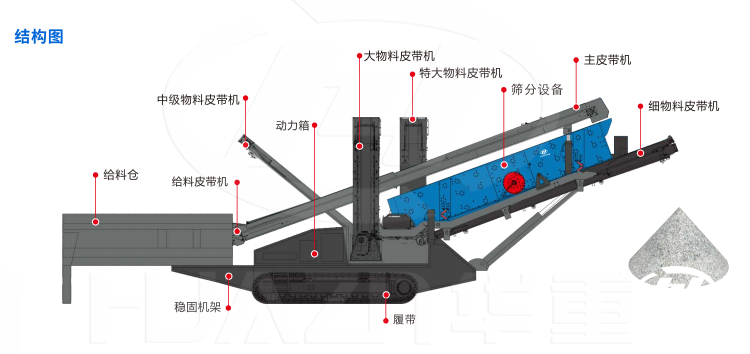

結構圖
技術參數
| CMS系列履帶式移動篩分站 | ||||||
| 設備型號 | CMS1460 | CMS1560 | CMS1860 | CMS2060 | 備注 | |
| 給料倉 | 喂料能力 | 100-350 | 100-350 | 100-350 | 100-350 | 擴展容積8.5 |
| 給料倉容積 | 6.2 | 6.2 | 6.2 | 6.2 | ||
| 篩分設備 | 篩箱尺寸（寬mm*長mm） | 1400*6000 | 1500*6000 | 1800*6000 | 2000*6000 | 網電/液壓驅動 |
| 篩網層數 | 3 | 3 | 3 | 3 | ||
| 最大進料粒度 | 110 | 110 | 110 | 110 | ||
| 處理能力（t/h） | 260 | 300 | 375 | 450 | ||
| 功率（kW） | 15 | 22 | 37 | 45 | ||
| 給料皮帶機 | （寬mm*長mm*功率kW） | 1200*3700*11 | 1200*3700*11 | 1200*3700*11 | 1200*3700*11 | 網電/液壓驅動 |
| 主皮帶機 | （寬mm*長mm*功率kW） | 1000*12000*18.5 | 1000*12000*18.5 | 1000*12000*18.5 | 1000*12000*18.5 | |
| 特大物料皮帶機 | （寬mm*長mm*功率kW） | 500*8400*5.5 | 500*8400*5.5 | 500*8400*5.5 | 500*8400*5.5 | |
| 卸料高度 | 4858 | 4858 | 4858 | 4858 | ||
| 大物料皮帶機 | （寬mm*長mm*功率kW） | 650*10000*7.5 | 650*10000*7.5 | 650*10000*7.5 | 650*10000*7.5 | |
| 卸料高度 | 4858 | 4858 | 4858 | 4858 | ||
| 中級物料皮帶機 | （寬mm*長mm*功率kW） | 650*10000*7.5 | 650*10000*7.5 | 650*10000*7.5 | 650*10000*7.5 | |
| 卸料高度 | 4858 | 4858 | 4858 | 4858 | ||
| 細物料皮帶機 | （寬mm*長mm*功率kW） | 1200*8000*11 | 1200*8000*11 | 1200*8000*11 | 1200*8000*11 | |
| 卸料高度 | 4887 | 4887 | 4887 | 4887 | ||
| 自卸式磁選機 | 型號*功率kW | RCYQ1000*2.2 | RCYQ1000*2.2 | RCYQ1000*2.2 | RCYQ1000*2.2 | 網電/液壓驅動 |
| 履帶底盤 | 行走形式 | 履帶式 | 履帶式 | 履帶式 | 履帶式 | 液壓驅動 |
| 行走速度（km/h） | 0.8 | 0.8 | 0.8 | 0.8 | ||
| 最大爬坡角度 | 20° | 20° | 20° | 20° | ||
| 整 機 | 驅動形式（根據需要選配） | 網電/液壓驅動 | 網電/液壓驅動 | 網電/液壓驅動 | 網電/液壓驅動 | |
| 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 選配 | ||
| 型號 | 濰柴 | 濰柴 | 濰柴 | 濰柴 | 選配：康明斯 | |
| 額定功率 | 97 | 97 | 97 | 97 | ||
| 額定轉速 | 2100 | 2100 | 2100 | 2100 | ||
| 整機重量 | 38000 | 38200 | 38500 | 38800 | ||
| 工作尺寸：長*寬*高 | 18578*18554*6480 | 18578*18654*6480 | 18578*18954*6480 | 18578*19154*6480 | ||
| 運輸尺寸：長*寬*高 | 17050*2780 | 17050*2880*3706 | 17050*3180*3706 | 17050*3380*3706 | ||
注：①關于破碎設備處理能力與石料硬度、給料粒度、出料粒度相關。②標配：主皮帶和尾料皮帶配折疊技術PLC+顯示器控制、除鐵器、無線遙控控制。③選配：全液壓驅動、返料系統、除塵器噴淋系統、柴油灌注泵、有線遙控、集中潤滑系統。④鑒于公司技術不斷更新，技術參數變動如不另行通知。
