一、顎式破碎機的工作原理

　　顎式破碎機經過一百多年的實踐和不斷改進，其結構已日臻完善。它具有結構簡單，工作可靠，維修方便等特點，所以現在仍廣泛地用于建筑材料、化工和選礦等生產部門中。

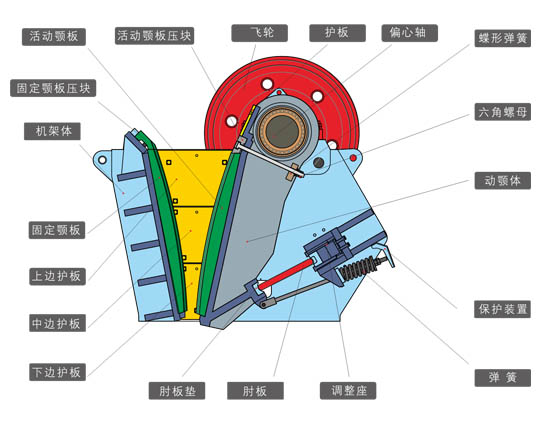

　　在顎式破碎機中，物料的破碎是在現塊顎板之間進行的。活動顎板繞懸掛心軸對固定顎板作周期性擺動(圖1-3)，當活動顎板靠近固定顎板時，位于兩顎板之間的物料受擠壓、折裂作用而破碎。當活功顎板離開固定顎板時，破碎了的物料在重力作用下經出料口排出。

　　顎式破碎機應用最為廣泛的有兩種：簡單擺動顎式破碎機(圖1-3(a))——動顎作簡單擺動的曲柄雙搖桿機構顎式破碎機；復雜擺動顎式破碎機(1-3(b))——動顎作復雜擺動的曲柄搖桿機構顎式被碎機。前者多制成大型和中型，多用于粗碎作業，粉碎比f＝3-6；后者一般制成中、小型，主要適用于中碎和細碎作業，粉碎比可達10。復雜擺動顎式破碎機正在向大型化方向發展。近年來，液壓技術在破碎設備上得到應用，出現了液壓顎式破碎機。

　　二、顎式破碎機的性能特點

　　1、顎式破碎機的優點，構造簡單，管理和修理方便，工作安全可靠，適用范圍廣。

　　2、缺點是，工作間歇性，有空轉行程，增加了非生產性的功率消耗。由于動顎和連桿作往復運動、工作時產生很大的慣性力，使零件承受大負荷，對基礎的質量要求高。在破碎粘濕的物料時，生產能力下降，甚至產生堵塞現象。在破碎干片狀物料時，片料易順顎板寬度方向通過而達不到破碎目的，造成出料溜子或下一級破碎機進料口堵塞。破砰比不大。

　　3、適用于堅硬、中硬物料的粗、中破碎，例如破碎石灰石，熟料及石膏等。
